LF Range – Low Friction Guides

Low Friction Slide Guides1
Low Friction Slide Guides2

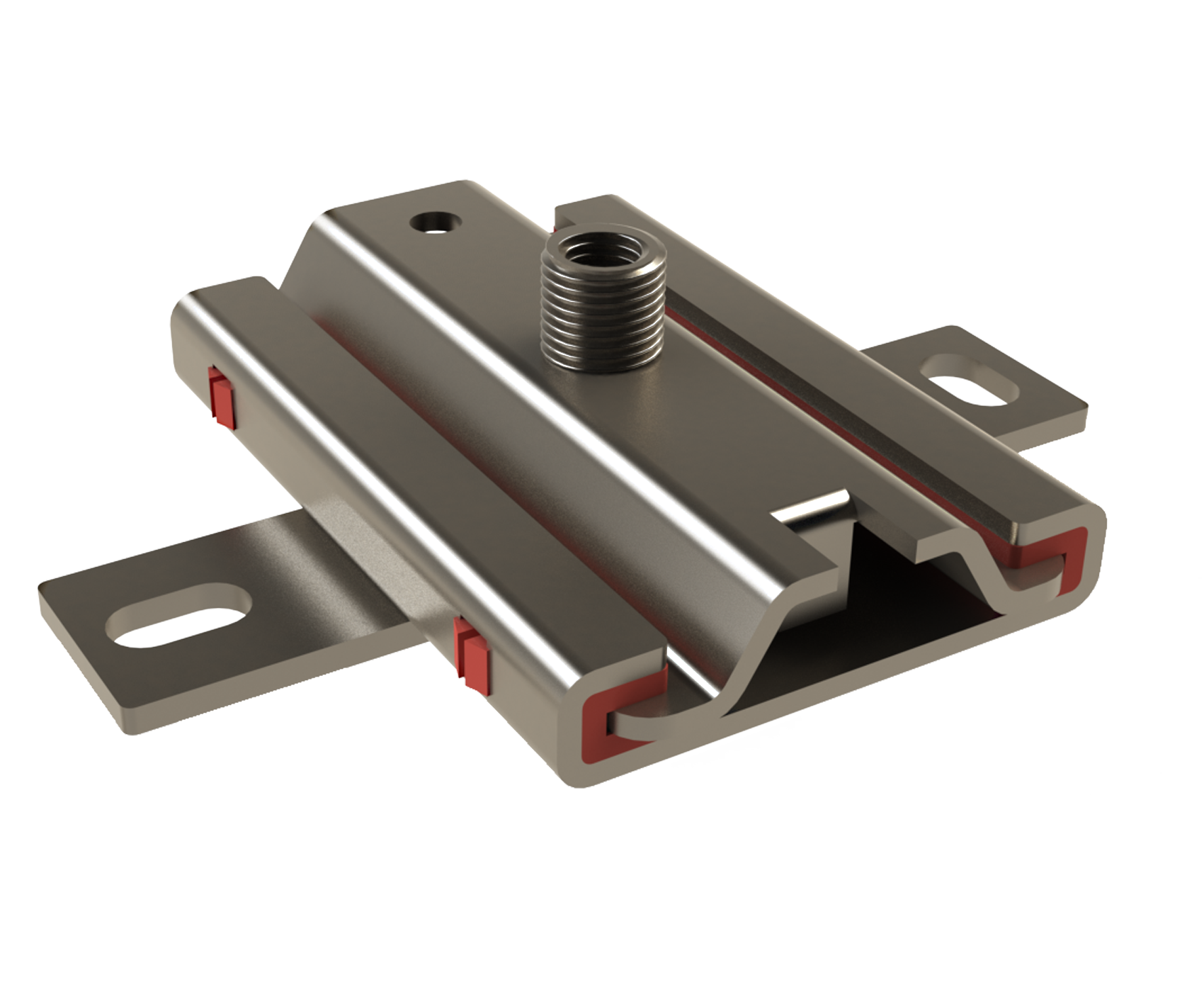

Low Friction Slide Guides


Construction

  • Mild Steel
  • BZP Finish
  • Low Friction Slide Insert

For Use With

  • Unlined & Rubber Lined Clips
  • Bossed Split Bands on Larger Sizes

Special Features

  • Dual & Triple Bosses
  • Lockable for transport
Type Internal Thread External Thread Max Travel SWL
LF1 M8/M10 N/A 65mm 0.5kN
LF2-1 M10 M16 90mm 2.0kN
LF2-2 M10 M16 120mm 2.0kN
LF3-1 M12/M16 1/2″ 120mm 6.0kN
LF3-2 M12/M16 1/2″ 135mm 6.0kN



DST MS1 & 2 Modular Slide Guide Assembly

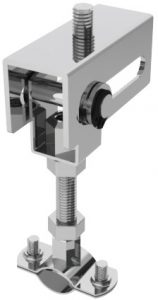

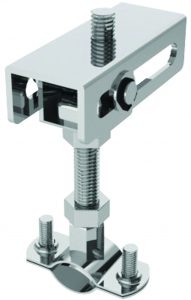

DST MS1 Slimline Modular Slide Guide       DST MS2 Standard Modular Slide Guide

Construction

  • Mild Steel
  • BZP Finish

For Use With

  • Unlined & Rubber Lined Brackets to Create a Guided System



Type Internal Thread Max Travel SWL
MS1 M10 50mm 0.25kN
MS2 M8/M10 50mm 0.25kN

DST BH – Ball Hanger

DST BH - Ball Hanger

Construction

  • Mild Steel
  • BZP Finish

For Use With

  • Unlined & Lined Clip Range & hanging brackets to reduce drop rod lateral loads
Size Movement SWL
M8 +/-5º 1.5kN
M10 +/-5º 2.0kN
M12 +/-5º 2.5kN
